Laporan Akhir Percobaan 2 Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi

7. Link Download

1. Komponen[kembali]

Sevent segment

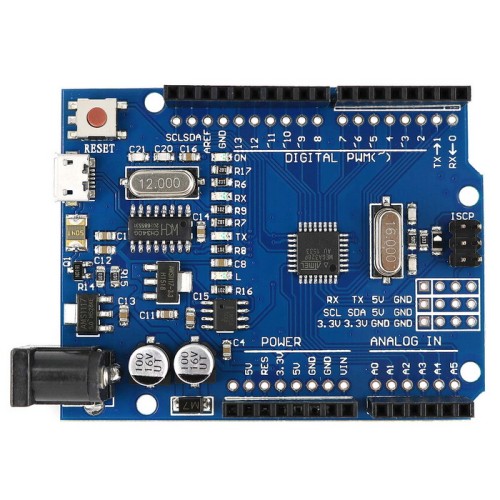

Arduino


Power Supply

2.      Rangkaian Simulasi[kembali]

3. Flowchart[kembali]

4. Listing Program[kembali]

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte

void setup()  //Semua kode dalam fungsi ini hanya dieksekusi sekali

{ for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase

{

pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT

}

}

void loop()   //Semua kode dalam fungsi ini di eksekusi berulang

{

digitalWrite(2, HIGH);

digitalWrite(3, HIGH);

digitalWrite(4, LOW);

digitalWrite(5, LOW);

digitalWrite(6, LOW);

digitalWrite(7, HIGH);

digitalWrite(8, HIGH);

digitalWrite(9, HIGH);

delay(1500);

digitalWrite(2, HIGH);

digitalWrite(3, LOW);

digitalWrite(4, LOW);

digitalWrite(5, LOW);

digitalWrite(6, LOW);

digitalWrite(7, HIGH);

digitalWrite(8, HIGH);

digitalWrite(9, LOW);

delay(1500);

digitalWrite(2, LOW);

digitalWrite(3, HIGH);

digitalWrite(4, HIGH);

digitalWrite(5, HIGH);

digitalWrite(6, HIGH);

digitalWrite(7, LOW);

digitalWrite(8, LOW);

digitalWrite(9, HIGH);

delay(1500);

}

5. Video[kembali]

6. Kondisi[kembali]

1. Jelaskan apa itu 7 Segment Common Anode dan Katode!

            Jawab:

            7 segment common anode adalah 7 segment yang kaki anodanya terhubung menjadi 1 pin dan dibutuhkan tegangan ke pin VCC dari 7 segment. Untuk mengaktifkan ouputnya dibutuhkan logika LOW.

            7 segment common katode adalah 7 segment yang kaki katodanya terhubung menjadi 1 pin dan pada pin ground 7 segment dihubungkan ke ground. Untuk mengaktifkan outputnya dibutuhkan logika HIGH.

2. Analisa kondisi percobaan yang dilakukan dengan melihat pin arduino yang digunakan dan program yang dijalankan!

            Jawab:

            Kondisi pada percobaan yaitu membuat tulisan LEI. yang ditampilkan secara bergantian dengan adanya jeda tiap huruf selama beberapa detik. 7 Segmen yang digunakan pada percobaan yaitu common anoda. Pin arduino yang digunakan dan telah diprogramkan yaitu pin 2 sampai 9. Untuk menjalankan output huruf tersebut pada bagian void loop program dijalankan perintahnya. Untuk huruf L pin pada arduino yang bernilai LOW adalah pin 4, 5 dan 6, untuk huruf E yaitu pin 3, 4, 5, 6, dan 9, untuk I. yaitu pin 2, 7 dan 8.

3. Kenapa hidup lampu atau penampilan di void loop bisa bergantian?

            Jawab:

            Hidup lampu bergantian karena adanya delay yang diperintahkan dari program, jika tidak diperintahkan delay maka lampu akan tampil secara cepat dan tidak bergantian. Untuk program pada arduino pembacaan kodingnya pun dibaca secara baris per baris.

7. Link Download[kembali]

Download HTML disini

Download Rangkaian disini

Download Video disini

Download Listing disini
