DAFTAR ISI

3. Dasar Teori

4. Percobaan

Taman Cerdas

1. Tujuan [Kembali]

a) Untuk mengetahui apa itu photodioda, phototransistor, dan LED

b) Untuk mengetahui bagaimana prinsip kerja dari photodioda, phototransistor, dan LED

c) Untuk mempelajari aplikasi dari photodioda, phototransistor, dan LED

d) Untuk mempelajari simulasi rangkaian sensor photodioda dengan menggunakan aplikasi proteus

2. Alat dan Bahan [Kembali]

Alat

a) Power Supply DC

Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

b).Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

c) Baterai

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian

Gambar. Baterai

Bahan

a) Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.

Gambar Resistor

Spesifikasi:

Resistor 10k 1 buah

b) Potensiometer

Potensiometer adalah sebuah jenis resistor yang mengatur sebuah tahanan atau hambatan secara linier atau Komponen resistif tiga kawat yang bertindak sebagai pembagi tegangan yang menghasilkan sinyal output tegangan variabel kontinu yang sebanding dengan posisi fisik wiper di sepanjang trek.

Gambar Potensiometer

Spesifikasi:

Potensiometer 100k 1 buah

• Type: Rotary a.k.a Radio POT

• Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.

• Power Rating: 0.3W

• Maximum Input Voltage: 200Vdc

• Rotational Life: 2000K cycles

c) Transistor NPN

Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor Cara kerja transistor NPN adalah jika kaki basis transistor diberi tegangan bias maka arus pda kolektor akan mengalir ke kaki emitor.

Gambar Transistor

Konfigurasi pin:

Spesifikasi:

d) Lampu Pijar

Lampu Pijar atau disebut juga Incandescent Lamp adalah jenis lampu listrik yang menghasilkan cahaya dengan cara memanaskan Kawat Filamen di dalam bola kaca yang diisi dengan gas tertentu seperti nitrogen, argon, kripton atau hidrogen. Kita dapat menemukan Lampu Pijar dalam berbagai pilihan Tegangan listrik yaitu Tegangan listrik yang berkisar dari 1,5V hingga 300V. Lampu Pijar yang dapat bekerja pada Arus DC maupun Arus AC ini banyak digunakan di Lampu Penerang Jalan, Lampu Rumah dan Kantor, Lampu Mobil, Lampu Flash dan juga Lampu Dekorasi. Pada umumnya Lampu Pijar hanya dapat bertahan sekitar 1000 jam dan memerlukan Energi listrik yang lebih banyak dibandingkan dengan jenis-jenis lampu lainnya.

Gambar Lampu

Spesifikasi:

Lampu pijar 1 buah

- Vin=12 V

- Bahan = Kaca

- Daya = 15 Watt

e) Relay

Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan menggunakan listrik. Relay disebut sebagai komponen electromechanical karena terdiri dari dua bagian utama yaitu coil atau elektromagnet dan kontak saklar atau mekanikal. Komponen relay menggunakan prinsip elektromagnetik sebagai penggerak kontak saklar, sehingga dengan menggunakan arus listrik yang kecil atau low power, dapat menghantarkan arus listrik yang memiliki tegangan lebih tinggi.

Gambar 6. Relay

Konfigurasi Pin

Spesifikasi

f) Sensor Infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar

Konfigurasi pin infrared

. Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah

a. output (Out),

b. Vs (VCC +5 volt DC),

c. Ground (GND)

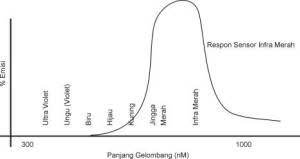

Grafik sensor:

Spesifikasi Sensor Infrared

g) Phototransistor

Konfigurasi pin:

Spesifikasi:

Grafik respon:

3. Dasar Teori [Kembali]

1. Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm.

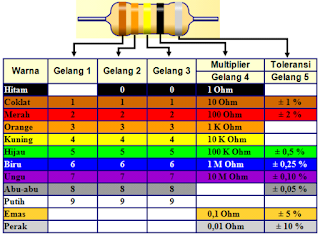

Cara menghitung nilai resistansi resistor dengan gelang warna :

1. Masukan angka langsung dari kode warna gelang pertama.

2. Masukan angka langsung dari kode warna gelang kedua.

3. Masukan angka langsung dari kode warna gelang ketiga.

4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

2. Phototransistor

Photo transistor merupakan jenis transistor yang bias basisnya berupa cahaya infra merah. Besarnya arus yang mengalir di antara kolektor dan emitor sebanding dengan intensitas cahaya yang diterima photo transistor tersebut. Photo transistor sering digunakan sebagai saklar terkendali cahaya infra merah, yaitu memanfaatkan keadaan jenuh (saturasi) dan mati (cut off) dari photo transistor tersebut. Prisip kerja photo transistor untuk menjadi saklar yaitu saat pada basis menerima cahaya infra merah maka photo transistor akan berada pada keadaan jenuh (saturasi dan saat tidak menerima cahaya infra merah photo transistor berada dalam kondisi mati (cut off) Stuktur phototransistor mirip dengan transistor bipolar (bipolar junctoin transistor). Pada daerah basis dapat dimasuki sinar dari luar melalui suatu celah transparan dari luar kamasan taransistor. Celah ini biasanya dilindungi oleh suatu lensa kecil yang memusatkan sinar di tepi sambungangan basis emitor. Prinsip Kerja Sensor Photo Transistor Sambungan antara basis dan kolektor, dioperasikan dalam catu balik dan berfungsi sebagai fotodioda yang merespon masuknya sinar dari luar. Bila tak ada sinar yang masuk, arus yang melalui sambungan catu balik sama dengan nol. Jika sinar dari energi photon cukup dan mengenai sambungan catu balik, penambahan pasangan hole dan elektron akan terjadi dalam depletion region, menyebabkan sambungan menghantar. Jumlah pasangan hole dan elektron yang dibangkitkan dalam sambungan akan sebanding dengan intensitas sinar yang mengenainya. Sambungan antara basis emitor dapat dicatu maju, menyebabkan piranti ini dapat difungsikan sebagai transistor bipolar konvensional. Arus kolektor dari phototransistor diberikan oleh : Terminal basis dari photo transistor tidak membutuhkan sambungan (no connect) untuk bekerja. Jika basis tidak disambung dan VCE adalah positif, sambungan basis kolektor akan berlaku sebagai fotodioda yang dicatu balik. Arus kolektor dapat mengalir sebagai tanggapan dari salah satu masukan, dengan arus basis atau masukan intensitas sinar L1.

Prinsip Kerja Phototransistor

Komponen ini memiliki sifat yang sama dengan transistor yaitu menghasilkan kondisi cut off dan saturasi. Perbedaannya adalah, bilamana pada transistor kondisi cut off terjadi saat tidak ada arus yang mengalir melalui basis ke emitor dan kondisi saturasi terjadi saat ada arus mengalir melalui basis ke emitor maka pada phototransistor kondisi cut off terjadi saat tidak ada cahaya infrared yang diterima dan kondisi saturasi terjadi saat ada cahaya infrared yang diterima. Kondisi cut off adalah kondisi di mana transistor berada dalam keadaan OFF sehingga arus dari collector tidak mengalir ke emitor. Pada rangkaian gambar diatas, arus akan mengalir dan membias basis transistor Q2 C9014. Kondisi saturasi adalah kondisi di mana transistor berada dalam keadaan ON sehingga arus dari collector mengalir ke emitor dan menyebabkan transistor Q2 tidak mendapat bias atau OFF. Phototransistor ST8-LR2 memiliki sudut area 15 derajat dan lapisan pelindung biru yang melindungi sensor dari cahaya-cahaya liar. Pada phototransistor yang tidak dilengkapi dengan lapisan pelindung ini, cahaya-cahaya liar dapat menimbulkan indikasi-indikasi palsu yang terkirim ke CPU dan mengacaukan proses yang ada di sana. Aplikasi komponen ini sebagai sensor peraba adalah digunakan bersama dengan LED Infrared yang dipancarkan ke permukaan tanah. Apabila permukaan tanah atau lantai berwarna terang, maka sinyal infrared akan dikembalikan ke sensor dan diterima oleh ST8-LR2. Namun bila permukaan tanah atau lantai berwarna gelap, maka sinyal infrared akan diserap dan hanya sedikit atau bahkan tidak ada yang kembali.

3. Transistor

Transistor merupakan komponen semikonduktor yang memiliki berbagai macam fungsi seperti penguat, pengendali, penyearah, osilator, modulator, dan lain sebagainya.

Rumus:

Karakteristik I/O:

4. Sensor Infrared

Prinsip Kerja sensor infrared

Gambar . Ilustrasi prinsip kerja sensor infrared

Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.

Gambar . Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor

Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3

Gambar . Keadaan Basis Mendapat Cahaya Infra Merah dan Berubah Menjadi Saklar (Switch Close) Secara Sesaat

Grafik Respon Sensor Infrared

Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

4. Percobaan [Kembali]

1. Prosedur Percobaan :

1. Siapkan semua alat dan bahan yang diperlukan pada aplikasi proteus.

2. Rangkai setiap komponen bahan dan juga alat menjadi rangkaian yang akan dibuat.

3. Ubah spesifikasi komponen sesuai kebutuhan.

4. Jalankan simulasi rangkaian.

2. Rangkaian Simulasi

Prinsip Kerja:

Baterai sebagai sumber tegangan DC. Tegangan akan diteruskan menuju RV1, D1, dan RL1. Tegangan tidak dapat diteruskan ke D1 karena terhubung secara riverse bias. RV1 dan phototransistor sebagai pembagi tegangan. Saat phototransistor mendapatkan cahaya maka hambatannya menjadi kecil <10k dan RV1 lebih besar, sehingga tidak ada arus yang mengalir melewati R1 dan kaki basis Q1 tidak mengaktifkan relay RL1 dan lampu tidak hidup karena tidak terhubung dengan batrai.

Saat phototransistor tidak mendapatkan cahaya maka hambatannya besar >10k dan RV1 lebih rendah sehingga arus melewati R1 dan terus menuju kaki basis Q1 dan mengaktifkan relay RL1. Jika relay aktif maka lampu mendapatkan arus dari batrai.
